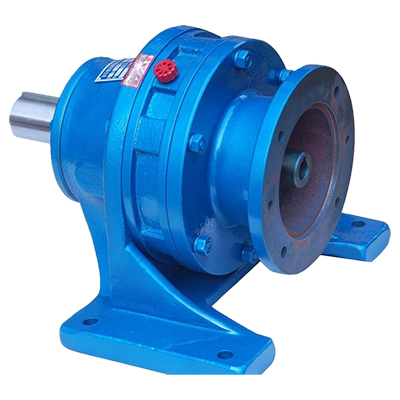

XB系列擺線針輪減速機

一、概述：

" 1、本產品是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的傳動機械。廣泛應用于紡織印染、輕工食品、制藥、食品機械、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。

2、本產品全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。按結構形式分為：臥式、立式雙軸型、直聯型四種。設計合理，維修方便，容易分解安裝，零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。"

二、特點：

1、傳動比大：減速時傳動比6～87，二級減速時傳動比99～7569，三級減速時傳動比5841～658503。

2、傳動效率高：由于本產品嚙合部位采用滾動嚙合，平均效率可達90%以上。

3、體積小、重量輕：由于不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈一體的特別之處，因而本產品具有結構緊湊、體積小、重量輕的特點。

4、本產品主要傳動嚙合件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久壽命長。

5、本產品具有過載能力強、耐沖擊、慣性力矩小，適用于啟動頻繁和正反轉的特點

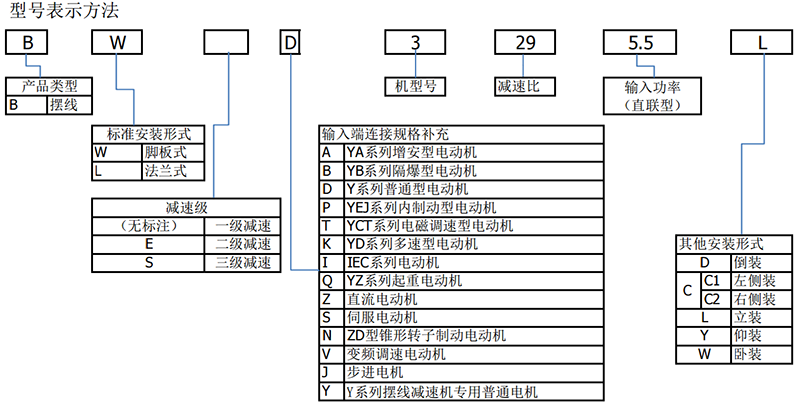

三、減速機的型號及表示方法：

擺線針輪減速機型號對照表
